タグVLANとポートVLANIDの違いとは？

タグVLANとポートVLANIDの違いとは？

VLANとはLANスイッチでブロードキャストドメインの範囲を
区切る方法の一つである。
VLANを利用することで物理的には一つのスイッチが論理的には
別々に切り離された複数のスイッチにつながるイメージである。

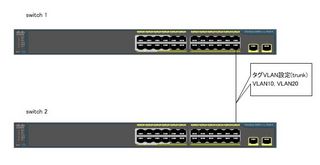

【タグVLAN】
タグVLANとはLANで使用するフレームにVLAN番号を記して、
フレーム単位でVLANを区別する方式である。
通常は複数のLANスイッチを接続するために使用する。
タグ情報の記述方法はIEEE802.1Qとして標準化されている。


※パソコンでタグVLANを使用したい場合は対応のNICを用意して
タグVLANの設定を行う必要がある。

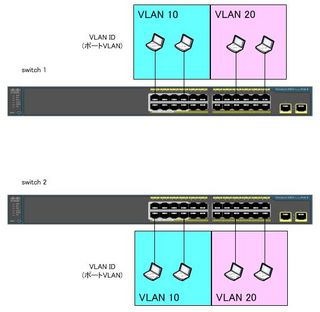

【ポートVLAN ID】
ポートVLAN IDとはLANスイッチのポート(LANを挿す口)に
VLAN ID(VLAN識別番号)を割り当てるポートVLANという方式である。
同じVLAN IDが設定されているポートに接続されたパソコンや
サーバーが一つのLANとして通信を行うことができます。



【設定例】

VLAN(Cisco+ProCurve構成)

BLADE2台とCiscoスイッチを下の図のように
三角構成にする必要がでてきました。


三角構成とはいえvlanが異なるので
本来はspanning-treeが働くことはありません。

しかし実際にはspanning-treeが働いてしまい
下の図の×の箇所がきれてしまいます。


どうしてスパニングツリーは働いてしまうのでしょうか。

Cisco機器ではPVST(Per-VLAN Spanning Tree)がデフォルト
になるのでVLANを作成すると作成したVLANの番号が
VLANIDとなりスパニングツリー番号となります。


ProCurveスイッチではVLANを作成するとすべてが
スパニングツリー1に属してしまいます。

青い箱のVLAN番号と赤い箱のスパニングツリー番号が
違いますね。

赤い箱のスパニングツリー番号がすべて1となっています。
この状態で三角構成を作るとすべてがスパニングツリー1と
認識してしまいスパニングツリーが働きます。

そこでスパニングツリー番号を変えていきます。

VLAN551はスパニングツリー1のままですが、
VLAN552はスパニングツリー2となっています。
これで違うスパニングツリーに参加したことになるので
三角構成を組んでもスパニングツリーは働きません。

※実際にはスパニングツリー番号をVLANとあわせて
あげるのがいいです。

〜・〜・〜・〜・〜・〜・〜・〜・〜・〜・〜・〜・〜・〜

いつもCISCO製品ばかり扱っていたので
スパニングツリーが働く理由がわかりませんでした。

わかってしまうと簡単なことなのですが、
わかるまでが大変でした。
やっぱり知識というのは重要ですね〜

もうちょっと精進します☆
