Dynamips/Dynagen(CPU使用率)

デフォルトではCPU使用率が100%となってしまいます。


それを解消するために設定を行いましょう。

この画面で"idlepc get R2(listで表示されるルーター名)"と入力します。


すると上のようにリストが出てくるので*アスタリスクがついている
番号を入力します。この場合3ですね。

この作業をすべてのルーターでおこなってあげると
CPU使用率がさがります。

Dynamips/Dynagen(モジュール追加)

基本的にルーターにはポートが2つしかありません。
スロットを追加することでポートを増やすことができます。

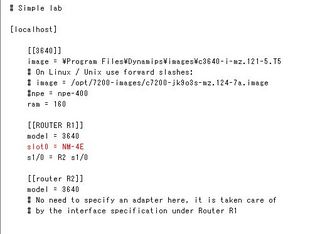

設定ファイルに一行追加するだけです。

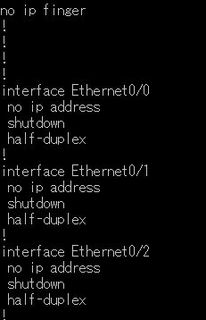

ルーターを起動するとFastEthernetポートが4つ追加されています。


-----------------------------------------

追加できるモジュールは
【Cisco1700】
Cisco 1710　×
Cisco 1720　×
Cisco 1721　×
Cisco 1750　×
Cisco 1751/1760
　Slots: 0
　WIC slots: 2
　C1700-MB-1ETH (FastEthernet×1ポート)

モジュール:
　- WIC-1T (Serial×1ポート)
　- WIC-2T (Serial×2ポート)
　- WIC-1ENET (Ethernet×1ポート)

【Cisco2600】
Cisco 2610
　Slots: 1
　WIC slots: 3
　CISCO2600-MB-1E (Ethernet×1ポート)

Cisco 2611
　Slots: 1
　WIC slots: 3
　CISCO2600-MB-2E (Ethernet×2ポート)

Cisco 2620
　Slots: 1
　WIC slots: 3
　CISCO2600-MB-1FE (FastEthernet×1ポート)

Cisco 2621
　Slots: 1
　WIC slots: 3
　CISCO2600-MB-2FE (FastEthernet×2ポート)

Cisco 2610XM
　Slots: 1
　WIC slots: 3
　CISCO2600-MB-1FE (FastEthernet×1ポート)

Cisco 2611XM
　Slots: 1
　WIC slots: 3
　CISCO2600-MB-2FE (FastEthernet×2ポート)

Cisco 2620XM
　Slots: 1
　WIC slots: 3
　CISCO2600-MB-1FE (FastEthernet×1ポート)

Cisco 2621XM
　Slots: 1
　WIC slots: 3
　CISCO2600-MB-2FE (FastEthernet×2ポート)

Cisco 2650XM
　Slots: 1
　WIC slots: 3
　CISCO2600-MB-1FE (FastEthernet×1ポート)

Cisco 2651XM
　Slots: 1
　WIC slots: 3
　CISCO2600-MB-2FE (FastEthernet×2ポート)

モジュール:
　- NM-1E (Ethernet×1ポート)
　- NM-4E (Ethernet×4ポート)
　- NM-1FE-TX (FastEthernet×1ポート)
　- NM-16ESW (Ethernet×16ポート)
　- NM-NAM
　- NM-IDS
　- WIC-1T (Serial×1ポート)
　- WIC-2T (Serial×2ポート)

【Cisco3600】
3660
　Slots: 6

3640　　　←今回使用したルーター
　Slots: 4

3620
　Slots: 2

Cards:
　- NM-1E (Ethernet×1ポート)
　- NM-4E (Ethernet×4ポート)
　- NM-1FE-TX (FastEthernet×1ポート)
　- NM-16ESW (Ethernet×16ポート)
　- NM-4T (Serial×4ポート)

【Cisco3700】
Cisco 3725
　Slots: 2
　WIC slots: 3
Cisco 3745

　Slots: 4
　WIC slots: 3

モジュール:
　- NM-1FE-TX (FastEthernet×1ポート)
　- NM-4T (Serial×4ポート)
　- NM-16ESW (Ethernet×16ポート)
　- GT96100-FE (2 integrated ports, automatically used)
　- NM-NAM
　- NM-IDS
　- WIC-1T (Serial×1ポート)
　- WIC-2T (Serial×2ポート)

【Cisco7200】
Cisco 7206
　スロット数6

ミッドプレーン:
　- STD
　- VXR

NPE(ネットワーク プロセッシング エンジン):
　- NPE-100
　- NPE-150
　- NPE-175
　- NPE-200
　- NPE-225
　- NPE-300
　- NPE-400
　- NPE-G2 ※要NPE-G2 IOSイメージ

モジュール:
　- C7200-IO-FE (FastEthernet×1ポート) ※slot 0にのみ搭載可能
　- C7200-IO-2FE (FastEthernet×2ポート) ※slot 0にのみ搭載可能
　- C7200-IO-GE (GigabitEthernet×1ポート) ※slot 0にのみ搭載可能
　- PA-FE-TX (FastEthernet×1ポート)
　- PA-2FE-TX (FastEthernet×2ポート)
　- PA-4E (Ethernet×4ポート)
　- PA-8E (Ethernet×8ポート)
　- PA-4T+ (Serial×4ポート)
　- PA-8T (Serial×8ポート)
　- PA-A1 (ATM×1ポート)
　- PA-POS-OC3 (POS×1ポート)
　- PA-GE (GigabitEthernet×1ポート)

※Cisco7200が使用するNPE（ネットワーク プロセッシング エンジン）を指定。
これを使用するのはCisco7200だけです。

Dynamips/Dynagen(起動)

では仮想ルーターを起動してみましょう！

デスクトップに作成された
Dynamips Server
をクリックします。

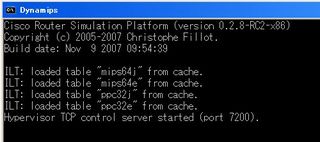

クリックすると下の画面が起動します。


次は準備段階で編集した先ほどのファイルをクリックします。
C:\Program Files\Dynamips\sample_labs\simple1
"simple1.net"

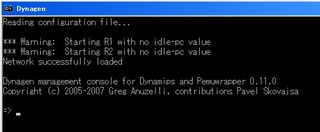

成功すれば上のように表示されます。

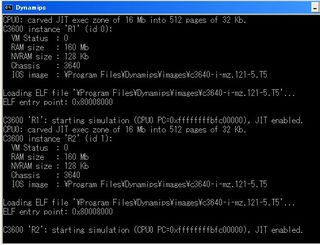

一番最初に立ち上げた
Dynamips Server
の画面は下のようになります。

こちらは特に何もしません。

今度は先ほどの画面に戻り

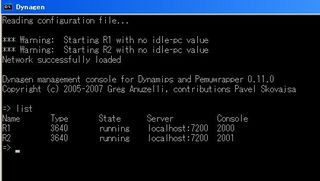

"list"と打ってみましょう。

つながっているルーターが表示されます。

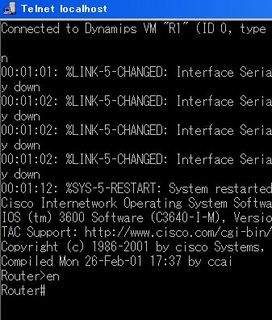

"telnet R1"と打ってルーターにつなぎましょう。



これで仮想ルーターとして使用することができます。

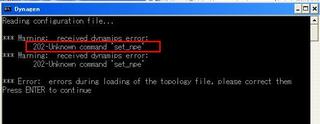

途中でset_npeのエラーがでた場合


コメントアウトします
これは7200Routerのときだけ使います


それ以外のエラーは大体IOSのイメージが悪いです。

Dynamips/Dynagen(インストール・準備)

仮想ルータを使うために

【Dynagenのインストール】
Dynagen Setup.exe＞Next＞I Agree＞Install＞Finish

【WinPcapのインストール】
WinPcap.exe＞Next＞Next＞I Agree＞Install>Finish

インストール後デスクトップに
Dynagen Sample Labs
Dynamips Server
Network device list
Pemu Server
が作成されます。

IOSイメージを用意します。
※これはCISCOのサイトやCISCO機器から手に入れる必要があります。
CISCOサイトから手に入れるには権限がいります。

用意できたら
C:\Program Files\Dynamips\images
フォルダの中にIOSをいれます。
私は今回これを使います"c3640-i-mz.121-5.T5"

次は
C:\Program Files\Dynamips\sample_labs\simple1
の中の simple1.net をnotepadで開いてください。

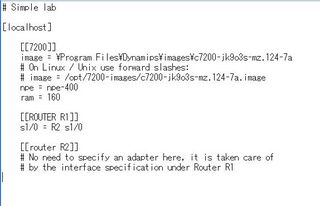

デフォルトではこうなっています。

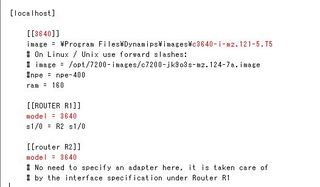

今回使用するIOSは7200ではなく3640を使うので赤い文字の部分を変更します。


終了したら保存してください。
これで準備は完了です。

次は起動です

Dynamips/Dynagenで用意するもの

【用意するもの】

DynagenとWinPcap

・Dynagen

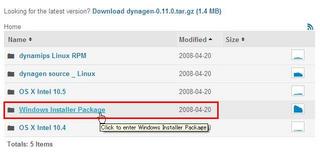

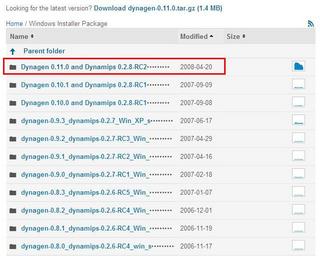

Windows Installer Packageを選択


上が最新となります


setup.exeを選択
ダウンロードがはじまります

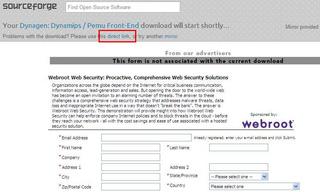

ダウンロードがはじまらずに下の画面が出る場合は

direct linkを選択するとダウンロードがはじまります

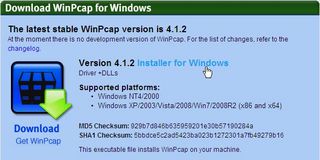

・WinPcap



(DynamipsはDynagenインストール時に一緒にインストールされます)

Dynamips/Dynagenとは？

知ってる限りではこれが一番の仮想CISCOルーターです。
ただ一点実際CISCOのIOSがないと動かないので
手に入れるのが大変です。

・Dynamipsとは
CISCOルータのエミュレータ。
本物とかわらないです。
PCの中に仮想ルータを動かします。
実際の環境接続することもできます。

・Dynagenとは
WindowsPCでDynamipsを動かせるようにします。


仮想ルータで動く機種
【Cisco 1700シリーズ】
モジュール:
　- WIC-1T (Serial×1ポート)
　- WIC-2T (Serial×2ポート)
　- WIC-1ENET (Ethernet×1ポート)

【Cisco 2600シリーズ】
モジュール:
　- NM-1E (Ethernet×1ポート)
　- NM-4E (Ethernet×4ポート)
　- NM-1FE-TX (FastEthernet×1ポート)
　- NM-16ESW (Ethernet×16ポート)
　- NM-NAM
　- NM-IDS
　- WIC-1T (Serial×1ポート)
　- WIC-2T (Serial×2ポート)

【Cisco 3600シリーズ】
モジュール:
　- NM-1E (Ethernet×1ポート)
　- NM-4E (Ethernet×4ポート)
　- NM-1FE-TX (FastEthernet×1ポート)
　- NM-16ESW (Ethernet×16ポート)
　- NM-4T (Serial×4ポート)
　- Leopard-2FE (Cisco 3660 FastEthernet in slot 0, automatically used)

【Cisco 3700シリーズ】
モジュール:
　- NM-1FE-TX (FastEthernet×1ポート)
　- NM-4T (Serial×4ポート)
　- NM-16ESW (Ethernet×16ポート)
　- GT96100-FE (2 integrated ports, automatically used)
　- NM-NAM
　- NM-IDS
　- WIC-1T (Serial×1ポート)
　- WIC-2T (Serial×2ポート)

【Cisco 7200シリーズ】
モジュール:
　- C7200-IO-FE (FastEthernet×1ポート) ※slot 0にのみ搭載可能
　- C7200-IO-2FE (FastEthernet×2ポート) ※slot 0にのみ搭載可能
　- C7200-IO-GE (GigabitEthernet×1ポート) ※slot 0にのみ搭載可能
　- PA-FE-TX (FastEthernet×1ポート)
　- PA-2FE-TX (FastEthernet×2ポート)
　- PA-4E (Ethernet×4ポート)
　- PA-8E (Ethernet×8ポート)
　- PA-4T+ (Serial×4ポート)
　- PA-8T (Serial×8ポート)
　- PA-A1 (ATM×1ポート)
　- PA-POS-OC3 (POS×1ポート)
　- PA-GE (GigabitEthernet×1ポート)

※モジュールは設定ファイルに書き込んであげると
使用することができます。
