Cisco Aironet 初期パスワード

Cisco無線APのAironetシリーズ初期パスワードは
下記のようになっています。

<初期パスワード>
username : cisco
password : Cisco
enable password : Cisco



TOP OF THE NETWORK×NETWORK
NETWORK×NETWORK
posted by シスコ | Comment(0) | TrackBack(0) | Cisco | このブログの読者になる | 更新情報をチェックする

CISCO aironet 集中管理型 自律型

CISCOの無線APにはWCLコントローラで集中管理するタイプと
それぞれが独立して稼働する自立型がある。

昔はAP(自律型)とLAP(集中管理型)で識別してたのだが最近は違うようだ。

【CiscoのAironet2600参照】
Cisco Aironet 2600i アクセス ポイント:屋内環境向け(内蔵アンテナ)
•AIR-CAP2602I-x-K9:デュアルバンド中央管理型 802.11a/g/n
•AIR-SAP2602I-x-K9:デュアルバンド自律型 802.11a/g/n

集中管理型をCAP
自律型をSAP
と表示している。

ただ中のIOSを入れ替えてしまえば、
集中管理型⇔自律型への変更は可能です。

【IOSの見分け方】
例1 Aironet2600
ap3g2-k9w7-tar 自律型
ap3g2-k9w8-tar 集中管理型

例2 Aironet1100
c1140-k9w7-tar Aironet1040/1140 自律型
c1140-k9w8-tar Aironet1040/1140 集中管理型

k9w7 ←ここの数字が7なら自律型
k9w8 ←ここの数字が8なら集中管理型

以上。

TOP OF THE NETWORK×NETWORK
NETWORK×NETWORK
posted by シスコ | Comment(0) | TrackBack(0) | Cisco | このブログの読者になる | 更新情報をチェックする

CISCO aironet ios recovery

Ciscoの無線APシリーズAironetのflash:を間違えて
すっ飛ばしてしまい起動しなくなりました。

立ち上がってくるとROMMONモードで
ap:
とだけ表示される。

【Aironet ROMMONモードでIOS復旧方法】
1.TeraTermで接続

2.ネットワーク情報の設定
ap: set IP_ADDR 192.168.1.10
ap: set NETMASK 255.255.255.0
ap: set DEFAULT_ROUTER 192.168.100.1

3.tftpの準備
ap: tftp_init
ap: ether_init
ap: flash_init

4.設定確認
ap: set
BOOT=flash:/c1140-k9w8-mx.152-2.JB3/c1140-k9w8-mx.152-2.JB3
IP_ADDR=192.168.1.10
NETMASK=255.255.252.0
DEFAULT_ROUTER=192.168.1.1

※クライアントPCは192.168.1.100に設定。
PINGは飛ばなかったです。

5.tftpサーバ準備
3CDなどのtftpサーバを起動して使えるようにする。
Configure TFTP Server>TFTP Configuration>Upload/Download directory>C:\

あらかじめ用意しておいたIOSをC直下に置く。
c:\c1140-k9w7-tar.152-2.JB.tar

6.IOSリカバリ
ap: tar -xtract tftp://192.168.1.100/c1140-k9w7-tar.152-2.JB.tar flash:

extracting info (277 bytes)
c1140-k9w7-mx.152-2.JB/ (directory) 0 (bytes)
c1140-k9w7-mx.152-2.JB/html/ (directory) 0 (bytes)
c1140-k9w7-mx.152-2.JB/html/level/ (directory) 0 (bytes)
c1140-k9w7-mx.152-2.JB/html/level/1/ (directory) 0 (bytes)
extracting c1140-k9w7-mx.152-2.JB/html/level/1/appsui.js (563 bytes)


extracting c1140-k9w7-mx.152-2.JB/8001.img (186220 bytes)........................................
extracting c1140-k9w7-mx.152-2.JB/T2.bin (8080 bytes).
extracting c1140-k9w7-mx.152-2.JB/T5.bin (23836 bytes).....
extracting c1140-k9w7-mx.152-2.JB/info (277 bytes)
extracting info.ver (277 bytes)
ap:

時間は結構かかります。
--MORE--と表示されたらスペースバーで続けましょう。
タイムアウトになってしまうことがあります。

7.ブートIOS変更
ap: set BOOT flash:/c1140-k9w7-tar.152-2.JB/c1140-k9w7-tar.152-2.JB.tar

※flash:/c1140-k9w7-tar.152-2.JBだけだとエラーで
はじかれてしまう。これはディレクトリのため。

ap: set
再度setコマンドでブート先が変更されたことを確認。

8.再起動
ap: boot

Loading "flash:/c1140-k9w7-mx.152-2.JB/c1140-k9w7-mx.
152-2.JB"...###############################
##############################

起動してきたら成功です。
TOP OF THE NETWORK×NETWORK
NETWORK×NETWORK
posted by シスコ | Comment(0) | TrackBack(0) | Cisco | このブログの読者になる | 更新情報をチェックする

CISCO 5508 interface configuration cli

CISCO5508のインターフェースをCLIで設定する方法

1.TeraTermで接続
2.インターフェース設定(service-port)
(CiscoController)config> interface address
service-port 192.168.1.1 255.255.255.0

The DHCP protocol for the service port must be
disabled before configuring the IP address
cisco5508 インターフェース設定
※このエラーが表示されたらDHCPを先に無効にする必要あり

3.DHCP無効設定
(CiscoController)config> interface dhcp service-port disable
cisco5508 インターフェース設定

4.インターフェース設定
(CiscoController)config> interface address
service-port 192.168.1.1 255.255.255.0
cisco5508 インターフェース設定

これでサービスポートにPCを接続してWEBで設定できるようになります。
TOP OF THE NETWORK×NETWORK
NETWORK×NETWORK
posted by シスコ | Comment(0) | TrackBack(0) | Cisco | このブログの読者になる | 更新情報をチェックする

CISCO 5508 インタフェースIP確認方法 CLI

CISCO5508のインターフェースに設定されている
IPアドレスをCLIで確認する方法。

1.TeraTermで接続
2.インターフェース確認

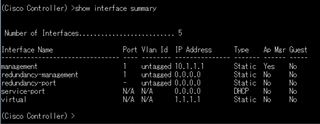

(CiscoController)>show interface summary
cisco5508 IP確認

コマンドラインからインターフェースにIPアドレスを設定する方法




TOP OF THE NETWORK×NETWORK
NETWORK×NETWORK
posted by シスコ | Comment(0) | TrackBack(0) | Cisco | このブログの読者になる | 更新情報をチェックする

CISCO 5508 初期化 CLI

コマンドラインからCISCO WLC5508の初期化方法。

1.TeraTermで接続
2.初期化コマンド
(CiscoController)>clear config
Are you sure you want to clear the configuration?(y/n)y
Configuration Cleared!

3.再起動
(CiscoController)>reset system
The system has unsaved changes.
Would you like to save them now?(y/N)n
Configuration Not Saved!
Are you sure you would like to reset the system?(y/N)y

次起動してきたときにコンソール接続すると
初期セットアップがはじまります。
CISCO5508 初期化CLI

CISCO5508をWEBから初期化する方法

TOP OF THE NETWORK×NETWORK
NETWORK×NETWORK
posted by シスコ | Comment(0) | TrackBack(0) | Cisco | このブログの読者になる | 更新情報をチェックする

CISCO 5508 初期化 WEB

CISCO WLC5508の初期化をWEBから行った。

1.WEBで接続
2.リセット

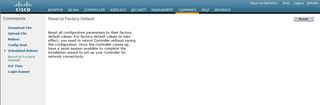

COMMANDS > Reset to Factory Default > Reset
Cisco5508 初期化

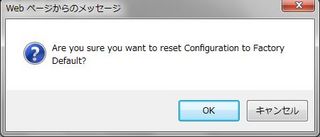

OK
Cisco5508 初期化

3.再起動
COMMANDS > Reboot > Reboot without Save > OK
※ここではコンフィグを保存せずに再起動すること

次起動してきたときにコンソール接続すると
初期セットアップがはじまります。
TOP OF THE NETWORK×NETWORK
NETWORK×NETWORK
posted by シスコ | Comment(0) | TrackBack(0) | Cisco | このブログの読者になる | 更新情報をチェックする

集中管理型 無線APのIOSアップグレード

集中管理型無線APのIOSアップグレードは
WLC5508コントローラのファームウェアをアップグレードすると
自動的に行われます。

CISCOコントローラアップグレード方法

今回はWLC5508コントローラのアップグレードを行った。
コントローラを再起動してしばらくたつと無線APのアップグレードが
はじまります。5分〜10分ほど待ってください。

APのランプが緑の点灯に変わると終了です。
※クライアント接続時は青色の点灯になります。


TOP OF THE NETWORK×NETWORK
NETWORK×NETWORK
posted by シスコ | Comment(0) | TrackBack(0) | Cisco | このブログの読者になる | 更新情報をチェックする

CISCO WLC5508 ファームウェアアップグレード(ios upgrade)

CISCOの無線コントローラ5508のファームウェアをアップグレードする方法。

<準備>
・tftpサーバ
 3CDaemon設定方法
 IOSを準備してtftpサーバ設定フォルダに保存しておく

<作業>
・ファームウェアアップデート作業

COMMANDS > Download File
File Type - Code
Transfer Mode - TFTP
Server Details
IP Address - 10.10.10.100(tftpサーバアドレス)
Maximum retries - 10
Timeout (seconds) - 6
File Path - /
File Name - AIR-CT5500-K9-7-4-121-0.aes (アップデートするファームウェアを選択)
> Download
> Please confirm that you want to initiate the Code download process > OK
下記文言が表示されるまで待つ
File transfer is successful Reboot the controller
for update to complete Optionally,
pre-download the image to Aps before
rebooting to reduce network downtime.

For the new Code to take effect, you need to reboot system.
Click Here to get redirected to reboot page.

上記のClick Hereからリブートして10分ほどさらに待つ
再起動してきたらMONITORからファームウェアのバージョンを
確認してアップデートされていればOK



TOP OF THE NETWORK×NETWORK
NETWORK×NETWORK
posted by シスコ | Comment(0) | TrackBack(0) | Cisco | このブログの読者になる | 更新情報をチェックする

CISCO 無線LANコントローラ 切り戻し作業

CISCOの無線LANコントローラのファームウェアを
アップデートしたのはいいが不具合があり以前の
バージョンに切り戻したい場合の作業。

Tera Termのコンソールで接続。

-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-
(Cisco)>reset system
The system has unsaved changes.
Would you like to save them now? (Y/N)Y <必要であればYと入力してsave

Are you sure you would like to reset the system? (Y/N)Y

System will now restart!
-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-

再起動してブートが始まります。

-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-
Booting Primary Image...
Press now for additional boot options... <ここでESCを押す

Boot Options

Please choose an option from below:

1.Run primary image (Version 7.4.121.0)(active) <現在動作中のファームウェア
2.Run backup image (Version 7.4.110.0)
3.Manually upgrade primary image
4.Change active boot image
5.Clear Configuration

Please enter your choice:4 <以前のファームウェアに切り戻す
Detecting hardware...

Active boot image has been changed. Restarting...
-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-

これで一つ前のIOSが起動してきます。
