ProCurve(WEB保存・ログアウト)

設定終了後は必ずSAVEで保存してください。
blade-web
これではじめて設定が変更されます。

終了するときは、Quitを選択。
blade-web

これでWEB接続を終了できます。
blade-web
TOP OF THE NETWORK×NETWORK
NETWORK×NETWORK
posted by シスコ | Comment(0) | Blade Switch | このブログの読者になる | 更新情報をチェックする

ProCurve(WEB設定変更)

WEB接続後、設定を行うとき。
blade-web

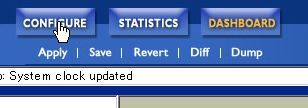

CONFIGUREを選択してください。
これで設定変更を行えます。
blade-web

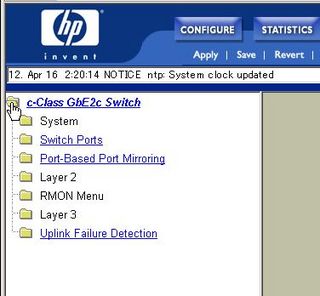

カーソルを横のフォルダに合わせると
拡張していくことができます。

文字にあわせても拡張していくことは出来ません。
blade-web
TOP OF THE NETWORK×NETWORK
NETWORK×NETWORK
posted by シスコ | Comment(0) | Blade Switch | このブログの読者になる | 更新情報をチェックする

ProCurve(WEB接続)

IPアドレスの設定でIPを設定しておくとWEB接続可能になります。

WEBブラウザを開いてアドレスバーに,
http://設定したIPアドレス
blade-web

するとログイン画面が出てきます。
blade-web

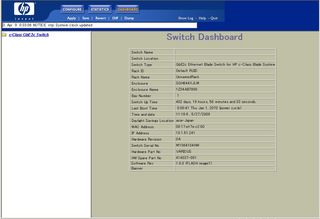

ログイン後の画面。
blade-web

もちろんWEBだけでなくTELNET接続することも可能です。
TOP OF THE NETWORK×NETWORK
NETWORK×NETWORK
posted by シスコ | Comment(0) | Blade Switch | このブログの読者になる | 更新情報をチェックする

HP GbE2c Ethernet Blade Switch設定(手順書ダウンロード)

今までやってきた設定をまとめた資料です。
参考にしてください。


HP GbE2c Ethernet Blade Switch 設定手順書
TOP OF THE NETWORK×NETWORK
NETWORK×NETWORK
posted by シスコ | Comment(0) | Blade Switch | このブログの読者になる | 更新情報をチェックする

HP GbE2c Ethernet Blade Switch設定(設定確認)

【port速度及びduplex、linkの確認】
procurve6
メインメニュー>info>link コマンドを入力

【portのvlan確認】
procurve6
メインメニュー>info>port コマンドを入力

【portの確認(L3/L2)】
procurve6
メインメニュー>cfg>l3>cur コマンドを入力

procurve6
cfg>l2>cur コマンドを入力
TOP OF THE NETWORK×NETWORK
NETWORK×NETWORK
posted by シスコ | Comment(0) | Blade Switch | このブログの読者になる | 更新情報をチェックする

HP GbE2c Ethernet Blade Switch設定(設定の更新)

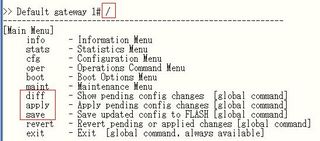

【設定の更新】
procurve5

/ にてメインメニューに移動し、以下のコマンドを順に実行

diff 変更項目の確認

apply 変更項目の変更

save 変更項目の保存

※必ずapplyコマンドを実施する


revert 変更前の状態に戻す
TOP OF THE NETWORK×NETWORK
NETWORK×NETWORK
posted by シスコ | Comment(0) | Blade Switch | このブログの読者になる | 更新情報をチェックする

HP GbE2c Ethernet Blade Switch設定(VLANの設定)

【VLANの設定】
procurve4
メインメニュー>cfg>l2>vlanへ移動し、登録したいVLAN番号を入力

procurve4
ena   VLANを有効
※必ずVLANを有効にする

procurve4
stg   登録したいスパニングツリー番号を入力
※必ず他のVLANとは違うスパニングツリー番号を登録する

procurve4
add   VLANに割り当てたいインターフェース番号を入力
TOP OF THE NETWORK×NETWORK
NETWORK×NETWORK
posted by シスコ | Comment(0) | Blade Switch | このブログの読者になる | 更新情報をチェックする

HP GbE2c Ethernet Blade Switch設定(IPアドレスの設定・ゲートウェイの設定)

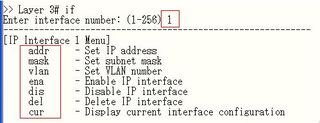

【IPアドレスの設定】
procurve3
メインメニュー>cfg>l3>if>インターフェース番号へ移動し、変更したい箇所を選択
addr   IPアドレスを入力
mask  サブネットマスクを入力
ena   インターフェースを有効
※必ずインターフェースを有効にする

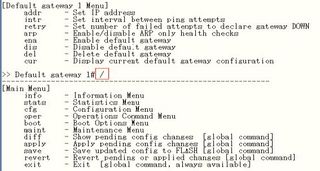

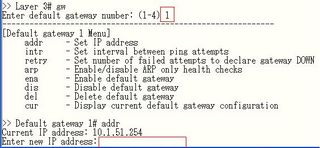

【ゲートウェイの設定】
procurve3
メインメニュー>cfg>l3>gw>ゲートウェイ番号へ移動し、変更したい箇所を選択
addr   IPアドレスを入力
ena   インターフェースを有効
※必ずインターフェースを有効にする
TOP OF THE NETWORK×NETWORK
NETWORK×NETWORK
posted by シスコ | Comment(0) | Blade Switch | このブログの読者になる | 更新情報をチェックする

HP GbE2c Ethernet Blade Switch設定(マネジメントアドレス・ポート設定)

【マネジメントアドレスの設定】
procurve2
メインメニュー>cfg>sys>access>mgmt>add へ移動し、IPアドレスを入力

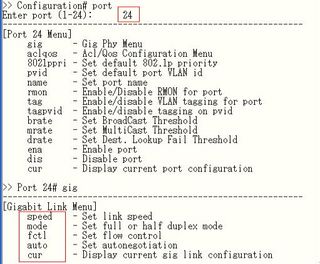

【ポート設定】
procurve2
メインメニュー>cfg>port>ポート番号>gigへ移動し、変更したい箇所を選択
speed   (10/100/1000/any)
mode    (full/half/any)
auto   (on/off)
※スピードやモードを固定する時はautoをoffにしてから設定
TOP OF THE NETWORK×NETWORK
NETWORK×NETWORK
posted by シスコ | Comment(0) | Blade Switch | このブログの読者になる | 更新情報をチェックする

HP GbE2c Ethernet Blade Switch設定(コマンド入力・階層移動)

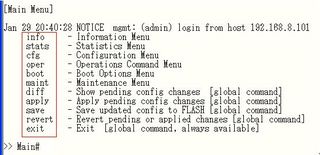

【コマンド入力方法】
procurve1
メニュー画面で操作可能なコマンドが表示されるので、コマンドを入力
例)info

【階層の移動】
procurve1
/ メインメニューへ移動
.  現在の階層を表示
..  一つ上の階層を表示
